热缩焊锡端子
- 产品品牌DEEM
- 产品型号DS-R
锡环开始融化温度: 125°C

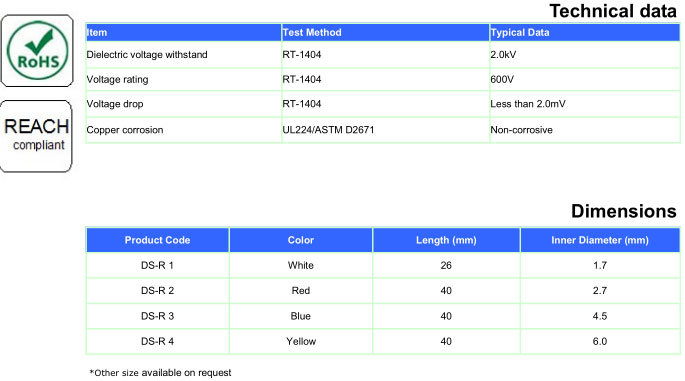

技术参数
| 项目 | 测试方法 | 典型值 | ||||
| 电介质耐电压 | RT-1404 | 2.0kV | ||||
| 电压等级 | RT-1404 | 600V | ||||
| 电压降 | RT-1404 | 少于 2.0mV | ||||
| 铜腐蚀 | UL224/ASTM D2671 | 无腐蚀 | ||||

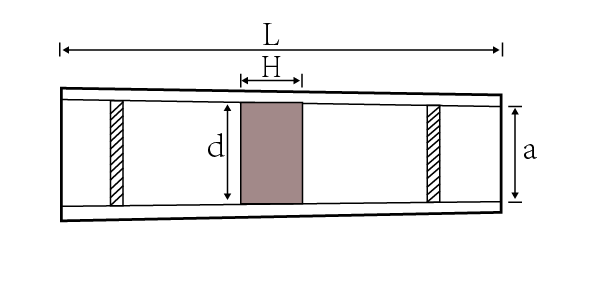

尺寸
产品型号
端子
标准颜色
d
H
DS-R 1
1.8±0.5
1.7±0.1
白色
26.0±2.0
≥ 1.7
DS-R 2
2.8±0.5
3.2±0.1
红色
40.0±2.0
≥ 2.8
DS-R 3
4.8±0.5
4.2±0.2
蓝色
40.0±2.0
≥ 4.8
DS-R 4
6.2±0.5
4.0±0.2
黄色
40.0±2.0
≥ 6.2
DS-R 6
7.3±0.5
4.2±0.2
蓝色
31.0±2.0
7.3±0.5
DS-R 7
11.5±0.5
4.2±0.2
蓝色
34.0±2.0
11.5±0.5
DS-R 8
4.8±0.5
3.0±0.1
蓝色
21.0±2.0
4.8±0.5
DS-R 9
4.8±0.5
4.2±0.2
蓝色
30.5±2.0
4.8±0.5
DS-R 10
2.8±0.5
3.2±0.1
红色
16.0±2.0
2.8±0.5
DS-R 11
7.3±0.5
3.0±0.1
蓝色
21.0±2.0
7.3±0.5
DS-R 12
9.0±0.5
4.5±0.2
蓝色
36.5±2.0
9.0±0.5
DS-R 15
14.0±0.5
4.5±0.2
蓝色
47.0±3.0
14.0±0.5
DS-R 16
17.8±0.5
6.0±0.2
蓝色
56.5±3.0
17.8±0.5
DS-R 17
24.9±1.0
10.5±0.2
白色
77.5±5.0
24.9±1.0
DS-R 18
33.8±1.0
11.0±0.2
白色
77.5±5.0
33.8±1.0
