产品介绍
应用
适 合 用 于 电 各 种 低 电 压 的 和 机 械 的 应 用,其 中 较 轻 的 重 量 和 更 大 的灵活性很重要。 推荐用于需要防水,保护和密封管路中连接器组件的轻型电缆和线束。
特点
高电绝缘。 对冲击,磨损和紫外线的抵抗力强,
为电缆接头和端子提供出色的机械保护
3:1的收缩率使其适合不规则形状和大型连接器
性能指标
工作温度 : -55°C 到 +110°C
收缩温度: 120°C
抗紫外线
标准颜色: 黑色. 特殊颜色: 红色
包装: 线轴或长度视产品尺寸而定

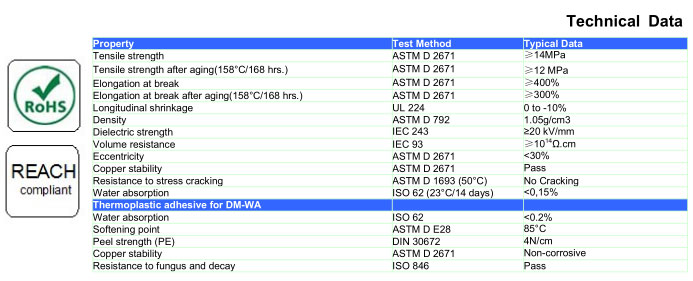

技术参数
尺寸
项目 | 测试方法 | 典型值 | |||||
拉伸强度 | ASTM D 2671 | ≥14MPa | |||||
老化后拉伸强度(158°C/168小时) | ASTM D 2671 | ≥12 MPa | |||||
断裂伸长率 | ASTM D 2671 | ≥400% | |||||
老化后断裂伸长率(158°C/168小时) | ASTM D 2671 | ≥300% | |||||
纵向收缩率 | UL 224 | 0 到-10% | |||||
密度 | ASTM D 792 | 1.05g/cm3 | |||||
绝缘强度 | IEC 243 | ≥20 kV/mm | |||||
体积电阻率 | IEC 93 | ≥1014Ω.cm | |||||
离心率 | ASTM D 2671 | <30% | |||||
铜稳定 | ASTM D 2671 | 通过 | |||||
抗应力开裂性 | ASTM D 1693 (50°C) | 无开裂 | |||||
吸水率 | ISO 62 (23°C/14 天) | <0,15% |
DM-WA热熔胶参数 | |||||||
吸水率 | ISO 62 | <0.2% | |||||
软化温度 | ASTM D E28 | 85°C | |||||
剥离强度 (PE) | DIN 30672 | 4N/cm | |||||
铜稳定 | ASTM D 2671 | 未生锈 | |||||
真菌和腐烂抵抗力 | ISO 846 | 通过 |

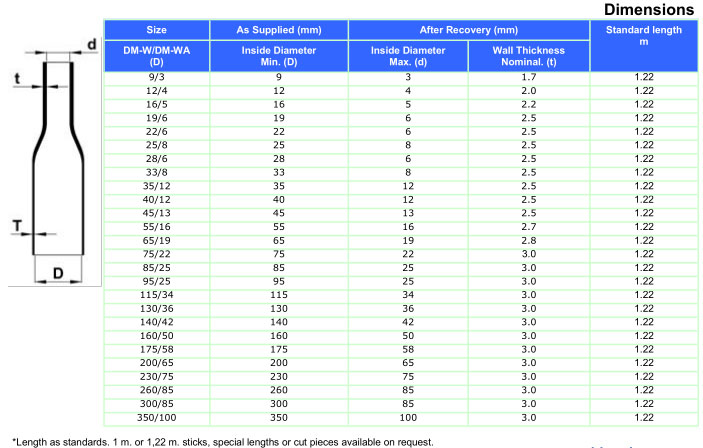

尺寸 | 收缩前 (mm) | 收缩后 (mm) |
标准长度
m
|
||||
DM-W/DM-WA
(D)
|
内径
最小. (D)
|
内径
最大. (d)
|
壁厚
标称. (t)
|
||||
8/2 | 8 | 2 | 1.7 | 1.22 | |||
9/3 | 9 | 3 | 1.7 | 1.22 | |||
12/4 | 12 | 4 | 2.0 | 1.22 | |||
16/5 | 16 | 5 | 2.2 | 1.22 | |||
19/6 | 19 | 6 | 2.5 | 1.22 | |||
22/6 | 22 | 6 | 2.5 | 1.22 | |||
25/8 | 25 | 8 | 2.5 | 1.22 | |||
28/6 | 28 | 6 | 2.5 | 1.22 | |||
33/8 | 33 | 8 | 2.5 | 1.22 | |||
35/12 | 35 | 12 | 2.5 | 1.22 | |||
40/12 | 40 | 12 | 2.5 | 1.22 | |||
45/13 | 45 | 13 | 2.5 | 1.22 | |||
55/16 | 55 | 16 | 2.7 | 1.22 | |||
65/19 | 65 | 19 | 2.8 | 1.22 | |||
75/22 | 75 | 22 | 3.0 | 1.22 | |||
85/25 | 85 | 25 | 3.0 | 1.22 | |||
95/25 | 95 | 25 | 3.0 | 1.22 | |||
115/34 | 115 | 34 | 3.0 | 1.22 | |||
130/36 | 130 | 36 | 3.0 | 1.22 | |||
140/42 | 140 | 42 | 3.0 | 1.22 | |||
160/50 | 160 | 50 | 3.0 | 1.22 | |||
175/58 | 175 | 58 | 3.0 | 1.22 | |||
200/65 | 200 | 65 | 3.0 | 1.22 | |||
230/75 | 230 | 75 | 3.0 | 1.22 | |||
260/85 | 260 | 85 | 3.0 | 1.22 | |||
300/85 | 300 | 85 | 3.0 | 1.22 | |||
350/100 | 350 | 100 | 3.0 | 1.22 |
